Vertikale PV-Montagesysteme Axinar, Agri-PV-Anlage mit bifazialen Modulen auf landwirtschaftlicher Fläche
Vertikale Agri-PV-Montagesysteme

Vertikale PV-Montagesysteme

Vertikale PV-Montagesysteme von Axinar für Agri-PV-Anlagen mit bifazialen Modulen. Doppelte Flächennutzung, 95 % der Fläche bleibt für die Landwirtschaft frei, Stahl S320GD mit Magnelis®-Schutz über mehr als 25 Jahre.

Angebot anfordern Katalog

95 % freie Fläche

Die senkrecht stehenden Module bedecken nur 5 % der Fläche, landwirtschaftliche Maschinen fahren frei zwischen den Reihen.

Bifaziale Technologie

Die Sonneneinstrahlung wird von beiden Modulseiten genutzt, für eine gleichmäßige Erzeugung am Morgen und am Nachmittag.

Kostenlose statische Berechnung

Zu jedem Projekt gehört eine statische Berechnung nach Eurocode, unterschrieben von einem zugelassenen Ingenieur.

Vertikale PV-Montagesysteme (Agri-PV) sind eine innovative Lösung für nachhaltige Entwicklung, die Landwirtschaft und die Erzeugung sauberer Energie verbindet. Die bifazialen Module stehen senkrecht, in Ost-West-Ausrichtung, in Reihen mit 5,5 bis 10 Metern Abstand, je nach Breitengrad und Kulturart.

Das entscheidende Merkmal der vertikalen Montage ist, dass sie nur 5 % der Fläche bedeckt, deutlich weniger als übliche Lösungen. 95 % des Grundstücks bleiben voll für die Landwirtschaft nutzbar.

Axinar entwickelt und fertigt vertikale PV-Montagesysteme hausintern in der eigenen Produktion auf 4.000 m², zertifiziert nach ISO 9001 und ISO 14001. Zu jedem Agri-PV-Projekt gehört eine projektbezogene statische Berechnung nach Eurocode, unterschrieben von einem zugelassenen Tragwerksplaner.

Neben vertikalen PV-Montagesystemen fertigt Axinar auch Tragkonstruktionen für Freiflächenanlagen und Flachdächer.

Vertikales Montagesystem

Vertikale PV-Montagesysteme, technische Daten

Vertikales Einzelpfostensystem für Agri-PV-Parks mit bifazialen Modulen.

Axinar vertikales Agri-PV-Montagesystem

Vertikale Agri-PV-Unterkonstruktion

MontageartFreiland
ModultypMonofacial & Bifacial
StahlgüteS320GD
Modulreihen1
Ausrichtungvertikal (90°)
Max. Tischlänge80m
KorrosionsschutzMagnelis® / feuerverzinkt
Angebot anfordern
Gründung

Vertikale PV-Montage, Gründungsarten

Die Wahl der Methode richtet sich nach dem Bodengutachten und den Anforderungen des Projekts.

Rammgründung

eingerammt

Die günstigste und schnellste Gründungsart für vertikale PV-Montagesysteme. Für nicht felsigen Untergrund, ideal für mittlere und große Agri-PV-Projekte.

Betongründung

Betongründung

Spezialllösung für felsige, instabile oder tragschwache Böden. Hervorragende Standsicherheit unter schwierigen Bedingungen, mit individuellen Auslegungsmöglichkeiten.

95 % des Grundstücks bleiben für Anbau und landwirtschaftliche Maschinen frei.

Doppelte Erzeugungsspitze, morgens und nachmittags, mit bifazialen Ost-West-Modulen.

Reihenabstand 5,5 bis 10 Meter, je nach Kulturart und Standort.

Gleichmäßiger Energieertrag, ideal in Verbindung mit Speichersystemen.

Zahlen, die für sich sprechen

Agri-PV, die die Flächennutzung verändert.

5 %

Flächenbedeckung, der niedrigste Wert am Markt

80 m

Maximale Tischlänge je Reihe

2 Spitzen

Erzeugungskurve morgens & nachmittags

25 +

Jahre Lebensdauer mit Magnelis-Schutz

Konstruktion

Vorteile der vertikalen Montage

Doppelte Flächennutzung

Mit vertikalen PV-Montagesystemen läuft der Anbau zwischen den Reihen ganz normal weiter, Getreide, Futterpflanzen, Kräuter und Gemüse wachsen ohne Einschränkung. Ideal für kleinere Parzellen, die von den üblichen geneigten Systemen in Agri-PV-Programmen nicht profitieren konnten.

Bifazialer Ertrag

Bifaziale Solarmodule nehmen die Einstrahlung auf beiden Seiten auf und erzeugen zwei Leistungsspitzen (morgens und nachmittags), die die Mittagsspitze der üblichen geneigten Systeme ergänzen und die Erzeugungskurve insgesamt glätten.

Windlast

Die Einzelpfostenkonstruktion bietet maximalen Widerstand gegen extremes Wetter. Ausgelegt nach den Eurocodes EN 1991-1-4 (Wind), EN 1991-1-3 (Schnee) und EN 1998 (Erdbeben), mit einer projektbezogenen statischen Berechnung für jede Anlage.

Wartung

Einfacher Zugang für Wartung, Modulreinigung und Mähen entlang der Reihen. Unkompliziertes Repowering mit Modulen der nächsten Generation, ohne die Konstruktion zu ändern, das schützt Ihre ursprüngliche Investition über mehr als 25 Jahre.

FAQ

Häufige Fragen

Antworten auf die häufigsten Fragen zu den vertikalen PV-Montagesystemen von Axinar.

Agri-PV verbindet Landwirtschaft und Solarstromerzeugung auf derselben Parzelle. Vertikale bifaziale Module stehen in Reihen mit Ost-West-Ausrichtung und lassen 95 % der Fläche für den Anbau frei. Die Technik verbreitet sich in Europa rasch als Lösung für die doppelte Nutzung landwirtschaftlicher Flächen.
Die vertikale Montage hält die Flächenbedeckung minimal (nur 5 %) und erlaubt bifaziale Module, die auf beiden Seiten Strom erzeugen. Die Kurve mit zwei Spitzen (morgens und nachmittags) ergänzt die Mittagsspitze der üblichen geneigten Systeme und glättet die Netzlast über den Tag.
Der Abstand liegt zwischen 5,5 und 10 Metern, je nach Breitengrad, Kulturart und Verschattungsvorgaben. Die Auslegung beruht auf einer Verschattungsanalyse und sorgt dafür, dass landwirtschaftliche Maschinen, Traktoren, Mähdrescher und Spritzen sich frei zwischen den Reihen bewegen können.
Ja, die vertikalen Systeme sind eigens für bifaziale Module ausgelegt. Die vertikale Ost-West-Ausrichtung nutzt die Einstrahlung auf beiden Seiten optimal und steigert den Gesamtertrag gegenüber monofazialen Modulen deutlich.
Durchaus. Vertikale Systeme sind ideal für kleinere Parzellen, auch unter einem Hektar, die von den üblichen geneigten Agri-PV-Programmen nicht profitieren konnten, weil die Flächenbedeckung auf nur 5 % begrenzt bleibt.
Ja. Die Systeme werden nach Eurocode für Windlast (EN 1991-1-4), Schneelast (EN 1991-1-3) und Erdbebeneinwirkung (EN 1998) ausgelegt. Die Einzelpfostenkonstruktion bietet maximalen Widerstand gegen Extremereignisse. Zu jedem Projekt gehört eine projektbezogene statische Berechnung, unterschrieben von einem zugelassenen Ingenieur.
Nach Auftragsbestätigung und Anzahlung können wir bis zu 1 MW pro Woche liefern. Der Ablauf umfasst die statische Berechnung, die Fertigung in unserem Werk und den Versand. Der genaue Termin hängt von der Komplexität und dem Umfang des Projekts ab.
Vertikale Agri-PV-Systeme passen zu einer breiten Palette von Kulturen: Getreide, Futterpflanzen, Kräuter, Gemüse, Weinbau und Obstbäume. Der Reihenabstand wird nach dem Lichtbedarf der jeweiligen Kultur festgelegt.
Interesse bekunden

Angebot anfordern

Tragen Sie Ihre Daten ein oder schreiben Sie uns an sales@axinar.com

Unser Team meldet sich innerhalb von 24 Stunden bei Ihnen.

Kontaktformular


    Blog

    Neueste Artikel

    Alle ansehen
    Ost-West-Agri-Photovoltaik in Griechenland: Förderungen, Ertrag, doppelte Flächennutzung

    Ost-West-Agri-Photovoltaik in Griechenland: Förderungen, Ertrag, doppelte Flächennutzung

    Agri-Photovoltaik ist eine der interessantesten Entwicklungen bei den Erneuerbaren. Die Grundidee: dieselbe Fläche gleichzeitig für die landwirtschaftliche Produktion und die […]

    Weiterlesen
    Genehmigung für Solar-Carports in Griechenland: Ablauf, Gesetzeslage, Zeitplan

    Genehmigung für Solar-Carports in Griechenland: Ablauf, Gesetzeslage, Zeitplan

    Die Genehmigung von Photovoltaik in Griechenland war historisch einer der komplexesten Teile der Installation. Für Solar-Carport hat sich die Lage […]

    Weiterlesen

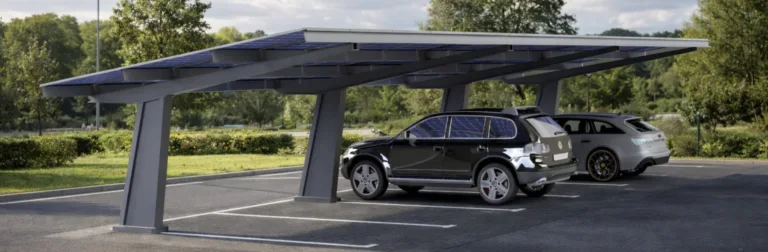

    Solar-Carport mit Ladestation: Überdachung und Laden von E-Fahrzeugen
