Freiland-PV-Montagesysteme
Axisol Montagesysteme mit Einzel- und Doppelpfosten für Solarparks und landwirtschaftliche Flächen. Stahl S420, Magnelis-Schutz, Lieferung bis zu 1 MW pro Woche.
Das Einzelpfostensystem Axisol 1 Pile und das Doppelpfostensystem Axisol 2 Pile sind Freiland-PV-Montagesysteme, die ausschließlich von Axinar entwickelt wurden. Aus Stahl S420 gefertigt, bieten sie hohe Stabilität, eine lange Lebensdauer und eine schnelle Montage.
Eine Freiflächenanlage steht auf gerammten Pfosten, und deren Tiefe bestimmt die geotechnische Tragfähigkeit des Grundstücks, nicht ein Katalog. Deshalb werden Unterkonstruktionen für Freiflächen projektbezogen dimensioniert, mit Rammversuchen wo nötig, und kommen mit den technischen Zeichnungen und Klemmtypen aus unserem Katalog.
Gründungsarten
Die Wahl der Methode richtet sich nach dem Bodengutachten und den Anforderungen des Projekts.
Rammgründung
Die günstigste und schnellste Methode. Für nicht felsigen Untergrund, ideal für mittlere und große Projekte.
Betongründung
Für felsige, instabile oder tragschwache Böden. Hervorragende Standsicherheit unter schwierigen Bedingungen, mit individuellen Auslegungsmöglichkeiten.
Gabionen-Ballast
Mit Steinen oder Inertmaterial gefüllte Körbe. Ideal für temporäre Projekte, mit der Möglichkeit, die Anlage zu versetzen und neu auszurichten.
Betonblöcke
Für Schutzgebiete oder felsigen Untergrund. Mechanische Verbindung mit dem Beton, Vorfertigung möglich.
Einzelpfosten oder Doppelpfosten
| Einzelpfosten | Doppelpfosten | |
|---|---|---|
| Montagekosten | minimal | mittel |
| Bifazialer Ertrag | optimal | gut |
| Widerstand gegen extremes Wetter | gut | maximal |
| Schwieriges Gelände | begrenzt | ideal |
| Leistung pro m² Fläche | Standard | höher |
| Wartung / Mähen | einfach | Standard |
| Repowering | einfach | Standard |
Bauteile, die sich an unterschiedliche Bodenverhältnisse und Flächenzuschnitte anpassen lassen.
Die Unterkonstruktion lässt sich auf jeden gewünschten Neigungswinkel einstellen.
Pfostenabstand: 2,75 m.
Nur 5 verschiedene Teile für die gesamte Anlage.
Wählen Sie Ihre Konfiguration
Systeme mit Einzel- und Doppelpfosten für Solarparks jeder Größe, von 100 kW bis zu mehreren zehn MW.
Einzelpfosten Axisol 1P1V
| Montageart | Freiland |
| Modultyp | monofazial & bifazial |
| Stahlgüte | S420 / S350GD |
| Korrosionsschutz | Magnelis® / feuerverzinkt |
| Modulreihen | 1 |
| Ausrichtung | Hochformat |
| Neigungswinkel | 5° – 35° |
| Max. Tischlänge | 80m |
Einzelpfosten Axisol 1P2V
| Montageart | Freiland |
| Modultyp | monofazial & bifazial |
| Stahlgüte | S420 / S350GD |
| Korrosionsschutz | Magnelis® / feuerverzinkt |
| Modulreihen | 2 |
| Ausrichtung | Hochformat |
| Neigungswinkel | 5° – 30° |
| Max. Tischlänge | 80m |
Doppelpfosten Axisol 2P2V
| Montageart | Freiland |
| Modultyp | monofazial & bifazial |
| Stahlgüte | S420 / S350GD |
| Korrosionsschutz | Magnelis® / feuerverzinkt |
| Modulreihen | 2 |
| Ausrichtung | Hochformat |
| Neigungswinkel | 5° – 30° |
| Max. Tischlänge | 80m |
Doppelpfosten Axisol 2P3V
| Montageart | Freiland |
| Modultyp | monofazial & bifazial |
| Stahlgüte | S420 / S350GD |
| Korrosionsschutz | Magnelis® / feuerverzinkt |
| Modulreihen | 3 |
| Ausrichtung | Hochformat |
| Neigungswinkel | 5° – 20° |
| Max. Tischlänge | 80m |
Erfahrung und Zuverlässigkeit in jedem Pfosten, der in den Boden geht.
Installierte Leistung auf Axinar Freiland-Montagesystemen
Montageleistung mit einem Team aus drei Personen
Maximale Tischlänge für Reinigungsroboter
Jahre Lebensdauer mit Magnelis-Schutz
Vorteile der Freilandmontage
Bauteile
Die Axisol Freilandsysteme werden hausintern in der Konstruktionsabteilung von Axinar entwickelt, nach strengen Vorgaben, die auf jeder Anlage maximale Leistung sichern.
Klemmen
Die Module werden aufrecht stehend mit einem Akkuschrauber befestigt, das sorgt für schnelles Setzen und festen Halt.
Windlast
Die Windkraft greift auf 1/4 der Modulfläche senkrecht zur Oberfläche an. Der hintere Pfosten ist der entscheidende Faktor für maximalen Widerstand.
Reinigungsroboter
Das System wird auf Tischen von bis zu 80 Metern Länge montiert, sodass Reinigungsroboter den Ertrag auf Höchstniveau halten können.
Technische Daten der Freiland-Unterkonstruktion
Worauf Sie bei Unterkonstruktionen für Freiflächen achten
Im Freiland steht die Unterkonstruktion nicht auf einer bekannten Fläche, sie geht in den Boden. Fünf Punkte entscheiden über Anordnung und Kosten, bevor der erste Rammpfosten bestellt wird.
Was der Boden sagt, bevor Pfosten gezählt werden
Das Rammen verhält sich in Ton, in Sand und über Fels völlig unterschiedlich. Ramm- und Auszugsversuche auf dem konkreten Grundstück ergeben Rammtiefe und Querschnitt. Wo Fels auftritt, hilft Vorbohren oder ein zweiter Pfosten, und das verändert den Massenauszug.
Einpfostig oder zweipfostig
Die einpfostige Axisol hat die geringsten Montagekosten und den besten bifazialen Ertrag, weil sie von unten weniger verschattet. Die zweipfostige bietet maximale Widerstandsfähigkeit bei extremem Wetter und ist auf schwierigen Böden ideal. Die Wahl ist keine Vorliebe, sie folgt aus den Lasten und aus dem Boden.
Der Schutz entscheidet sich unter der Geländeoberkante
Zuerst korrodiert die Stelle, an der der Stahl in den Boden eintritt und in der Feuchte bleibt. Deshalb erhalten erdberührte Teile Magnelis-Schutz, während oberhalb der Geländeoberkante die Feuerverzinkung trägt. In Küsten- oder Tierhaltungsumgebungen steigt die Korrosivitätskategorie und damit die Schichtdicke.
Was zwischen den Reihen fahren wird
Eine Anlage, die mit dem Traktor gemäht wird, eine beweidete und eine von Hand gepflegte brauchen nicht dieselbe Durchfahrtshöhe unter dem Modultisch. Höhe und Reihenabstand gehören von Anfang an in die Planung, denn nach dem Rammen ändern sie sich nicht.
Neigung, Abstände und Zugang
Eine steilere Neigung braucht größere Reihenabstände, damit keine Reihe die nächste verschattet, also weniger Leistung auf derselben Fläche. Die Tischlänge bestimmt die Anzahl der Pfosten und die Montagezeit. Ein Fahrweg bleibt für Maschinen und Wartung frei.
Senden Sie uns die Fläche, den Standort und was Sie über den Boden wissen, und Sie erhalten Reihenanordnung, Massenauszug und statische Berechnung. Die Produktion deckt bis zu 1 MW pro Woche.
Massenauszug für Ihre Fläche anfordernHäufige Fragen
Antworten auf die häufigsten Fragen zu den Axisol Freiland-PV-Montagesystemen.
Angebot anfordern
Tragen Sie Ihre Daten ein oder schreiben Sie uns an sales@axinar.com
Unser Team meldet sich innerhalb von 24 Stunden bei Ihnen.
Kontaktformular
Neueste Artikel

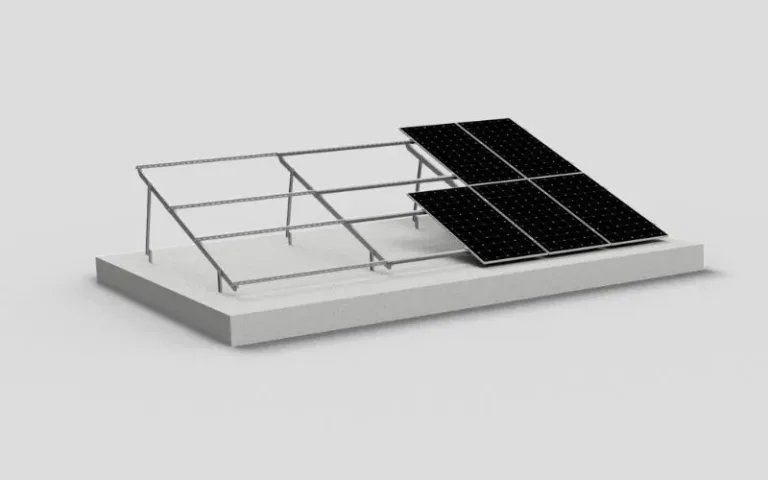

Bifaziale PV auf Freifläche: Mehrertrag mit Axisol
