Panel Bender vs Press Brake: Ποια Στράντζα για Ποια Παραγωγή

Δύο μηχανήματα κυριαρχούν στην κάμψη λαμαρίνας: το press brake (κλασική στραντζόπρεσα) και το panel bender. Παρόμοιοι στη γενική λειτουργία, κάμπτουν λαμαρίνα σε προκαθορισμένη γωνία, αλλά με τελείως διαφορετική φιλοσοφία, ιδανικά προϊόντα, και οικονομική λογική.

Press Brake (Κλασική Στραντζόπρεσα)

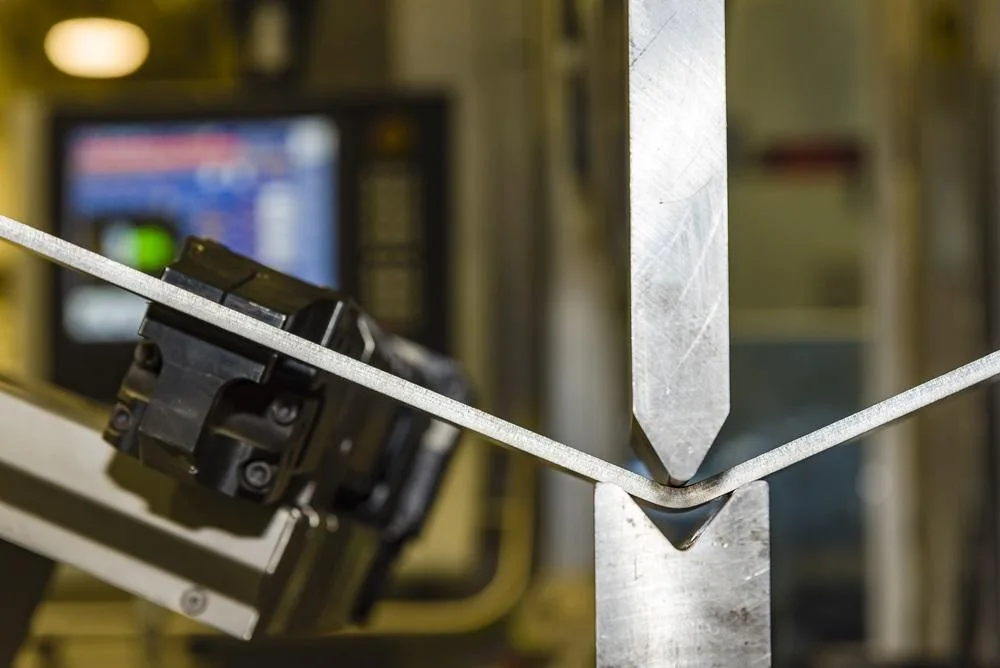

Ο πιο διαδεδομένος τύπος κάμψης εδώ και δεκαετίες. Η λαμαρίνα τοποθετείται πάνω σε μία V-μήτρα, και ένα κατερχόμενο εργαλείο (punch) την πιέζει προς τα κάτω, δημιουργώντας μία κάμψη.

• Αρχή: Πίεση με punch + μήτρα (V-die), μία κάμψη τη φορά
• Απαιτεί χειριστή: Να αναποδογυρίζει το κομμάτι μεταξύ κάμψεων
• Εργαλεία: Πολλά (punches + dies σε διάφορα profile), αλλαγή ανά job
• Πάχη: 0,5 έως 25+ mm ανάλογα με τόνους μηχανήματος
• Ιδανικό για: Χονδρές λαμαρίνες, μεγάλα batches ίδιου κομματιού, απλές γεωμετρίες
• Ακρίβεια: ±0,3° με σωστά εργαλεία

Panel Bender

Σύγχρονο μηχάνημα που καμπυλώνει τη λαμαρίνα με αυτόματα εργαλεία επάνω και κάτω, χωρίς περιστροφή από τον χειριστή. Ο Salvagnini panel bender της AXINAR κάμπτει ολόκληρα κιβώτια σε ένα setup.

• Αρχή: Επάνω-κάτω κινούμενα εργαλεία σε αυτόματη διαμόρφωση
• Απαιτεί χειριστή: Ελάχιστα, το κομμάτι φορτώνεται μία φορά και όλες οι κάμψεις γίνονται αυτόματα
• Εργαλεία: Universal, δεν χρειάζεται αλλαγή μεταξύ jobs
• Πάχη: 0,4 έως 3,2 mm τυπικά (σε Salvagnini P4)
• Ιδανικό για: Ερμάρια, panels, complex geometries με πολλές κάμψεις, μικρές έως μεσαίες σειρές
• Ακρίβεια: ±0,05°, επαναληπτικότητα μηχανημάτων υψηλής τεχνολογίας

Πίνακας Σύγκρισης

Πότε το Καθένα

Press Brake, Ιδανικό Όταν:

• Έχετε πάχη λαμαρίνας άνω των 3,5mm (πλαίσια, δομικά)
• Παράγετε μεγάλα batches του ίδιου κομματιού (π.χ. 1.000+ τεμάχια)
• Γεωμετρία απλή με 1–3 κάμψεις
• Κρίσιμη είναι η δύναμη πίεσης (heavy-duty applications)

Panel Bender, Ιδανικό Όταν:

• Λαμαρίνες μεταξύ 0,4–3mm (ερμάρια πινάκων, κουτιά ηλεκτρονικών)
• Πολύπλοκες γεωμετρίες με 4+ κάμψεις
• Μικρές έως μεσαίες σειρές με συχνές αλλαγές product (mass customization)
• Απαιτείται υψηλή ακρίβεια γωνίας (±0,1° ή καλύτερη)
• Θέλετε ελάχιστο χειρωνακτικό χρόνο και υψηλή παραγωγικότητα

Πόσο Γρήγορο Είναι στην Πράξη

Η Salvagnini αναφέρει για το P4 ρυθμό έως 17 κάμψεων ανά λεπτό. Ο πραγματικός χρόνος ενός σύνθετου κομματιού εξαρτάται από τον αριθμό κάμψεων, το πάχος υλικού, και τη γεωμετρία, αλλά ο αυτοματοποιημένος χειρισμός εξαλείφει τους μεσοδιαστήματα χειρωνακτικής περιστροφής που κυριαρχούν σε ένα press brake workflow.

Ακρίβεια & Επαναληπτικότητα Salvagnini P4

Οι επίσημες προδιαγραφές που δίνει η Salvagnini για το P4:

• Ακρίβεια εσωτερικής γραμμής κάμψης: ±0,2 mm (±0,008")
• Επαναληπτικότητα (repeatability): ±0,1 mm (±0,004")

Οι τιμές για κλασικά press brakes διαφέρουν αισθητά ανάλογα με τη γενιά, τη ρύθμιση, τα εργαλεία και την επιδεξιότητα του χειριστή. Για ακριβείς προδιαγραφές πρέπει να συμβουλευτείτε το εγχειρίδιο του συγκεκριμένου μηχανήματος.

Πώς Ακριβώς Λειτουργεί το Blank Holder + Counter Blade

Ο μηχανισμός panel bender διαφέρει θεμελιωδώς από press brake:

• Blank Holder (κάτω): Σταθερή πλάκα που κρατάει τη λαμαρίνα στη θέση της
• Counter Blade (πάνω): Ένα δεύτερο σφιγκτήρας που ασφαλίζει το κομμάτι από πάνω
• Καθολικές λάμες κάμψης (bending blades): Δύο ξεχωριστές λάμες, μία επάνω και μία κάτω, που παράγουν πλευρική ώση. Ανάλογα με την επιλεγμένη λάμα (up ή down), το υλικό κάμπτεται προς τα πάνω ή προς τα κάτω, χωρίς αναγκη περιστροφής του κομματιού.

Το press brake, αντίθετα, έχει έναν punch (κατερχόμενο εργαλείο) που πιέζει τη λαμαρίνα προς μία V-die (κοιλωτή μήτρα). Για κάθε κάμψη σε διαφορετική κατεύθυνση, ο χειριστής πρέπει να αναποδογυρίσει το κομμάτι, και μετά τη 3η ή 4η κάμψη, το κομμάτι μπορεί να μην περνάει πια στη μήτρα.

Χωρίς Αλλαγή Εργαλείων, Το Δομικό Πλεονέκτημα

Το press brake χρησιμοποιεί V-dies και punches διαφορετικών profile ανάλογα με το πάχος και τη γωνία κάμψης. Η αλλαγή εργαλείων ανάμεσα σε διαφορετικά προϊόντα είναι θεμελιώδες χαρακτηριστικό της λειτουργίας του, και ο απαιτούμενος χρόνος εξαρτάται από το μηχάνημα, τα εργαλεία (quick-change vs κλασικά κλείσιμα) και την προετοιμασία.

Στο panel bender, τα καθολικά εργαλεία (blank holder + counter blade + universal bending blades) χειρίζονται σχεδόν όλες τις γεωμετρίες χωρίς αλλαγή. Η μεταξύ jobs αλλαγή περιορίζεται στη φόρτωση νέου προγράμματος CAM.

Έξυπνοι Αισθητήρες & Αντιστάθμιση Springback

Οι σύγχρονοι panel benders της Salvagnini διαθέτουν αισθητήρες που μετρούν το πραγματικό πάχος της λαμαρίνας και τη θερμοκρασία της, και προσαρμόζουν αυτόματα τη γωνία κάμψης για αντιστάθμιση του springback (φαινόμενο επιστροφής του υλικού μετά την πίεση). Το αποτέλεσμα είναι σταθερή ποιότητα σε κάθε κομμάτι της σειράς, χωρίς manual προσαρμογή από τον χειριστή.

Lights-Out Λειτουργία & Εργονομία

Ένα σημαντικό οικονομικό πλεονέκτημα των panel benders είναι η δυνατότητα λειτουργίας “χωρίς φώτα” (lights-out): μία σειρά προγραμματίζεται το πρωί, φορτώνεται μία στοίβα ακατέργαστων λαμαρινών, και η μηχανή δουλεύει όλο το βράδυ αυτόνομα. Ο χειριστής επιστρέφει το επόμενο πρωί σε ένα σύνολο τελειωμένων κομματιών.

Στο press brake, ο χειριστής είναι σταθερά απαιτούμενος: μετακίνηση κομματιού, ρύθμιση back-gauge, ταχύτητα ποδοδιακόπτη. Για μεγάλες λαμαρίνες, ο χειρωνακτικός χειρισμός μπορεί να απαιτεί δεύτερο χειριστή για ασφαλή διαχείριση. Η κόπωση του χειριστή στο τέλος της βάρδιας επηρεάζει τη ποιότητα.

Ειδικά Εργαλεία Press Brake, Όπου το Panel Bender Δεν Επαρκεί

Παρά τα πλεονεκτήματα του panel bender, το press brake παραμένει η μόνη επιλογή για ορισμένες γεωμετρίες:

• Gooseneck punches: “Λαβή χηνας”, επιτρέπουν κάμψη σε βαθιά κιβώτια όπου η υπόλοιπη κατασκευή θα εμπόδιζε
• Narrow punches: Πολύ στενές λάμες για κάμψη σε περιορισμένους χώρους ή μεταξύ άλλων προεξοχών
• Radius tools: Για κάμψη με μεγάλη ελεγχόμενη ακτίνα (π.χ. διακοσμητικές πλάκες)
• V-dies μεγάλου ανοίγματος: Για πάχη > 5mm όπου το panel bender δεν φτάνει

Ιδανικά Προϊόντα για Panel Bender

Το panel bender δίνει το μέγιστο αποτέλεσμα σε:

• Ερμάρια & κιβώτια: Πάνελ ελέγχου, ερμάρια αυτοματισμού, ηλεκτρικά κιβώτια, κιβώτια servers
• Περιβλήματα συσκευών: Οικιακές συσκευές, ιατρικός εξοπλισμός, POS terminals
• Φωτιστικά: Πλαίσια LED panels, οικιακά & επαγγελματικά φωτιστικά
• Αρχιτεκτονικά πάνελ: Πρόσοψεις κτιρίων, στηθαία, καλύμματα
• Καπάκια & κουτιά: Οτιδήποτε με 4+ πλευρές που πρέπει να μοντάρει με ακρίβεια

Τυπικοί περιορισμοί (Salvagnini P4): πλάτος λαμαρίνας έως 1600 mm, διαγώνιος έως 2500 mm, ύψος κάμψης έως 165 mm. Πάχη: χάλυβας έως 11 gauge (~3 mm), ανοξείδωτο έως 14 gauge (~2 mm), αλουμίνιο έως 3,8 mm.
